Вентилятор ВО 13-284 ДУ № 4

Частота вращения: 1500 - 3000(об./мин)

Описание: Вентилятор осевой дымоудаления ВО 13-284 ДУ №4 низкого давления одностороннего всасывания, применяются в системах вытяжной противодымной вентиляции для удаления образующихся при пожаре дымовоздушных смесей, не содержащих взрывоопасных материалов.

Вентилятор для дымоудаления ВО 13-284 ДУ №4 может перемещать газовоздушные смеси температурой до +400°С (минимальная гарантированная работоспособность 2 часа, рабочее колесо из жаростойкой углеродистой стали) или +600°С (в течение часа, колесо изготовлено из жаростойкой нержавеющей стали).

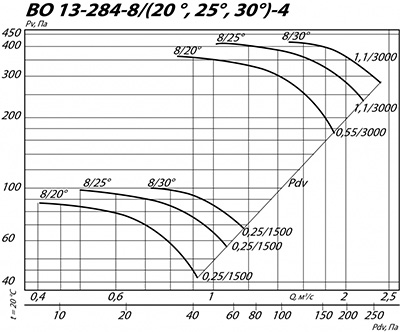

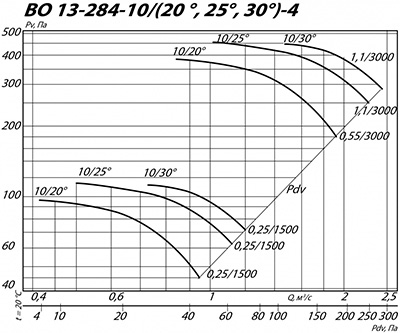

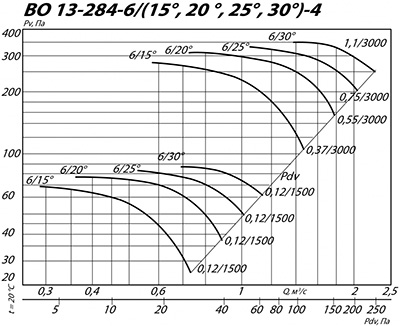

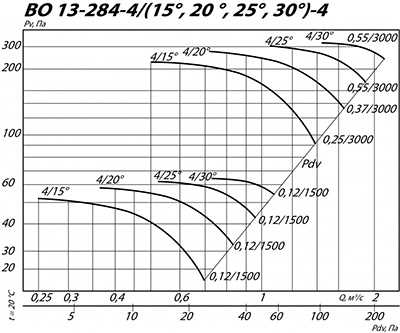

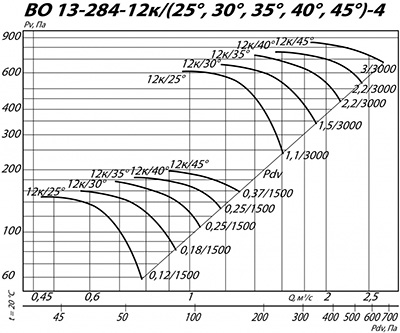

Аэродинамические характеристики ВО 13-284 ДУ № 4

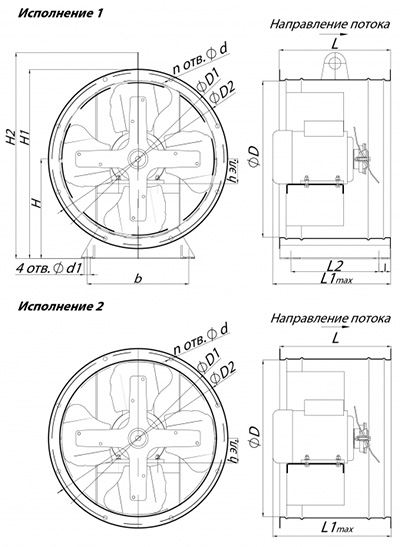

Габариты ВО 13-284 ДУ № 4

Диаметры

Высота

Расстояние между отверстиями для крепления

Диаметры

h эл.

I, мм

L, мм

L1max, мм

L, мм

мм

56-90

400

440

458

255

484

527

285

366

225

260

10,5

Исполнение К06	Типоразмер двигателя	Установочная мощность, кВт	Частота вращения РК, об/мин	Производительность м3/с	полное давление, Па	Массса,кг
12к/25°- 4	56А4	0,12	1500	0,47-0,78	150-60	30
12к/30°- 4	56В4	0,18	1500	0,58-0,94	160-80	30
12к/35°- 4	63А4	0,25	1500	0,69-1,0	175-110	35
12к/40°- 4	63А4	0,25	1500	0,75-1,17	185-130	35
12к/45°- 4	63В4	0,37	1500	0,90-1,29	195-160	35
12к/25°- 4	71В2	1,1	3000	0,95-1,60	620-245	40
12к/30°- 4	80В2	1,5	3000	1,18-1,92	660-330	45
12к/35°- 4	80В2	2,2	3000	1,4-2,14	735-455	45
12к/40°- 4	80В2	2,2	3000	1,5-2,4	770-540	45
12к/45°- 4	90L2	3	3000	1,9-2,7	850-680	55

Технические характеристики ВО 13-284 ДУ № 4

Исполнение 121	Типоразмер двигателя	Установочная мощность, кВт	Частота вращения РК, об/мин	Производительность, м3/с	Полное давление, Па	Масса, кг
4/15°-4	56А4	0,12	1500	0,25 - 0,70	52 - 22	30
4/20°-4	56А4	0,12	1500	0,36 - 0,82	59-33	30
4/25°-4	56А4	0,12	1500	0,53 - 0,95	62-43	30
4/30°-4	56А4	0,12	1500	0,72 - 1,1	65-55	30
4/15°-4	56В2	0,25	3000	0,51 - 1,4	209-90	30
4/20°-4	63А2	0,37	3000	0,74 - 1,6	240-131	35
4/25°-4	63В2	0,55	3000	1,01 - 1,9	250-175	35
4/30°-4	63В2	0,55	3000	1,40 - 2,1	260-220	35
6/15°-4	56А4	0,12	1500	0,29 - 0,7	69-26	30
6/20°-4	56А4	0,12	1500	0,36 - 0,88	75-39	30
6/25°-4	56А4	0,12	1500	0,52 - 1,0	82-51	30
6/30°-4	56А4	0,12	1500	0,68 - 1,13	87-63	30
6/15°-4	63А2	0,37	3000	0,58 - 1,47	280-105	35
6/20°-4	63В2	0,55	3000	0,72 - 1,77	308-155	35
6/25°-4	71А2	0,75	3000	1,1 - 2,1	345-213	40
6/30°-4	71В2	1,1	3000	1,4 - 2,3	365-264	40
8/20°-4	63А4	0,25	1500	0,41 - 0,92	85-41	35
8/25°-4	63А4	0,25	1500	0,49 - 1,1	97-56	35
8/30°-4	63А4	0,25	1500	0,72 - 1,2	100-68	35
8/20°-4	63В2	0,55	3000	0,82 - 1,8	350-167	35
8/25°-4	71В2	1,1	3000	1,0 - 2,2	410-235	40
8/30°-4	71В2	1,1	3000	1,42 - 2,4	420-282	40
10/20°-4	63А4	0,25	1500	0,42 - 0,94	95-44	35
10/25°-4	63А4	0,25	1500	0,51 - 1,1	110-61	35
10/30°-4	63А4	0,25	1500	0,73 - 1,2	110-71	35
10/20°-4	63А4	0,55	3000	0,83 - 1,9	380-177	35
10/25°-4	71В2	1,1	3000	1,0 - 2,3	465-254	40
10/30°-4	71В2	1,1	3000	1,5 - 2,4	467-297	40
