Крышный ВКР-9-ДУ-В с выбросом вверх

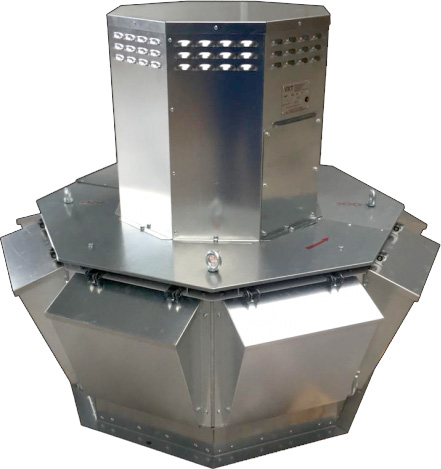

Вентилятор ВКВ-9-ДУ-В
Частота вращения: 710 - 1460 (об./мин)
Описание: Крышный радиальный вентилятор дымоудаления с выбросом вверх ВКР-ДУ-В предназначен для удаления возникающих при пожаре высокотемпературных дымовоздушных смесей и одновременного отвода тепла за пределы обслуживаемого помещения.
Вентилятор ВКР-ДУ-В применяется в аварийных системах вытяжной вентиляции производственных, общественных, жилых, административных и других помещений (кроме категорий А и Б взрывопожарной опасности по НПБ 105-03).
Аэродинамические характеристики ВКР-9-ДУ-В
Тип вентилятора | Тип электродвигателя | п, об/мин | N, кВт | Q,м3/ч | Psv, Па | Изолятор | Количество изоляторов |
| ВКР-9-ДУ-В-2ч/600 (400) С-3,0/750 | АИРМ112МВ8 | 710 | 3,0 | 4000...27000 | 100...600 | ДО41 | 6 |
ВКР-9-ДУ-В-2ч/600 (400) С-4,0/750 | А132S8 | 710 | 4,0 | 4000...27000 | 100...600 | ДО41 | 6 |
ВКР-9-ДУ-В-2ч/600 (400) С-5,5/750 | А132М8 | 710 | 5,5 | 4000...27000 | 100...600 | ДО41 | 8 |
ВКР-9-ДУ-В-2ч/600 (400) С-7,5/1000 | А132М6 | 960 | 7,5 | 5000...37000 | 200...1100 | ДО41 | 6 |
ВКР-9-ДУ-В-2ч/600 (400)С-30,0/1500 | А132М4 | 1460 | 30,0 | 8000...57000 | 400...2500 | ДО42 | 6 |
Вентилятор ВКР-ДУ-В устанавливается на кровлях зданий и сооружений. Применение вентилятора осуществляется в соответствии с требованиями СНиП 2.04.05-91 и СП 60.13330.2012.
Вентилятор ВКР-ДУ-В предназначен для эксплуатации на открытом воздухе. Вид климатического исполнения У, категория размещения 1, по ГОСТ 15150-69.
Нормальные значения климатических факторов внешней среды при эксплуатации вентиляторов ВКР-ДУ-В:
- верхнее значение + 40°С;
- нижнее значение - 45°С;
- значение относительной влажности – 80% при 25°С.
Перемещаемая среда не должна содержать липких веществ, волокнистых материалов, взрывоопасных смесей газов, паров и пыли, иметь агрессивность по отношению к углеродистым сталям выше агрессивности воздуха и содержать другие твердые примеси в концентрации не более 100 мг/м3.
Предел огнестойкости при температуре перемещаемой среды, не менее:
- t = 400°C ……………2 часа (120 мин)
- t = 600°C ……………2 часа (120 мин)
